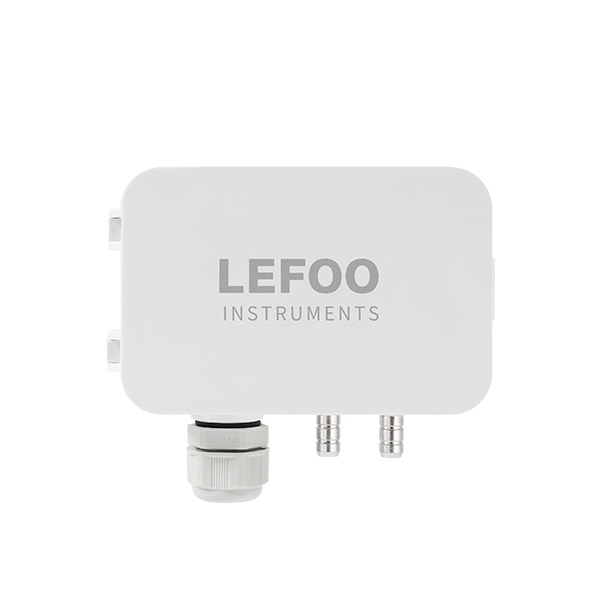

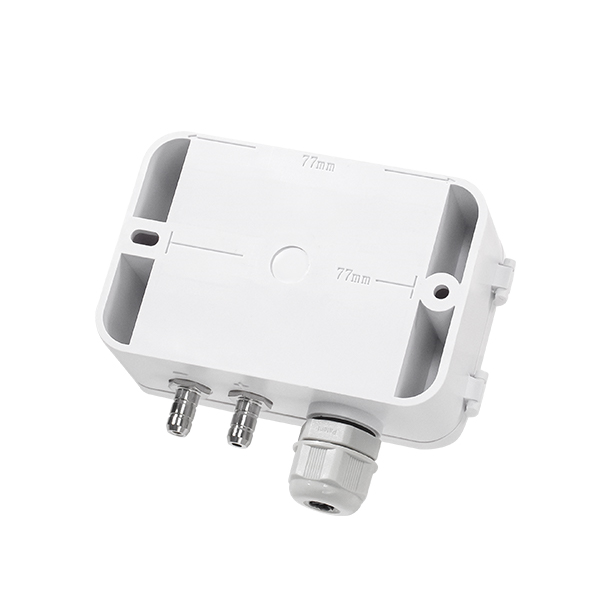

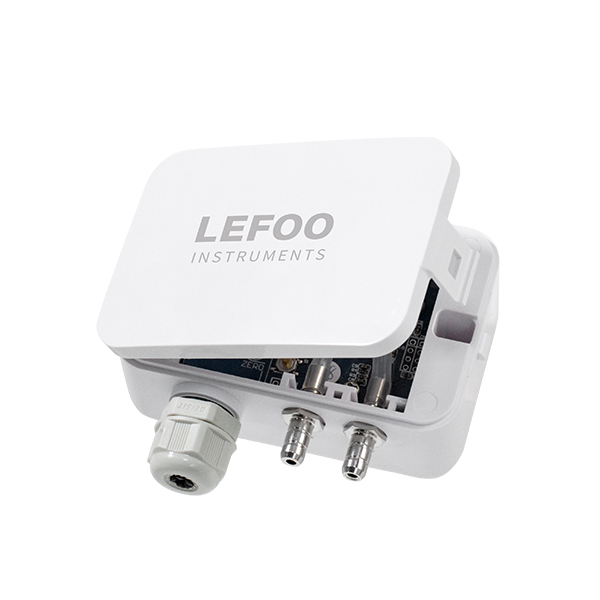

概 述
LFM108系列微差壓變送器適用于暖通空調（HVAC）、能源管理系統、VAV及風扇控制、環境污染控制靜態管路和潔凈室壓力、煙霧罩控制、烘箱增壓及爐通風控制等領域。LFM108壓力傳感器檢測差壓或表壓壓力，并把此壓差轉換為成比例的電信號輸出。LFM108具有0～5/10Vdc或4～20mA的模擬量輸出，用于樓宇能源管理系統，這種傳感器能夠測量樓宇增壓和空氣流動控制所需要的精確壓力和流量。LFM108采用進口壓力芯體，具有壓力反應靈敏、長期輸出穩定、溫度性能優越等特點。
技術參數
|
壓力量程 |
±100Pa,±1000Pa,±10000Pa |
|||
|
過載壓力 |
過載壓力：5Kpa(±100Pa)，10Kpa(±1000Pa),80Kpa(±10KPa)， |
|||
|
精度 |
±1%F.S |
|||
|
穩定性 |
典型值：0.1%F.S 最大值0.2%F.S |
|||
|
儲存溫度 |
－40℃~70℃ |
|||
|
補償溫度 |
－10℃~60℃ |
|||
|
防護等級 |
IP54 |
|||
|
電器連接 |
二線制 |
三線制 |
四線制 |
五線制 |
|
輸出信號 |
4-20mA |
0~5V 0~10V |
RS485 |
0~10VDC RS485 |
|
供電電源 |
10~30VDC |
16~30VDC |
12~30VDC |
16~30VDC |
|
外接負載 |
0~5/10VDC\≥50KΩ 4-20mA\≤250Ω |
|||
|
功 耗 |
≤1.5W |
|||
|
壓力接口 |
金屬倒刺接口，?6.2mm |
|||
|
外殼材質 |
UL94-V0/ABS工業塑料 |
|||
|
通 訊 |
RS-485標準接口，ModbusRTU協議 |
|||
|
認證項目 |
ROHS認證，歐盟CE認證 |
|||
|
電磁兼容性 |
電磁放射：EN50081-1/-2；電磁靈敏度：EN50082-2 |
|||
|
防雷擊 |
空氣傳導耐壓8000V，外殼、電纜傳導耐壓4000V（可根據需求定制） |
|||
|
響應時間 |
0.5s/1.0s/2s/4s |
|||
|
電纜接頭 |
電纜最大直徑?8mm |
|||
|
重 量 |
140g |
|||
選型說明
代號及說明
備注
LFM108
型號
101D
101D=0±100Pa
101G
101G=0-100Pa
量程范圍
102D
102D=0±1000Pa
102G
102G=0-1000Pa
251D
251D=0±250Pa
103G
103G=0-10000Pa
252D
252D=0±2500Pa
251G
251G=0-250Pa
051D
051D=0±50Pa
252G
252G=0-2500Pa
501D
501D=0±500Pa
501G
501G=0-500Pa
502D
502D=0±5000Pa
502G
502G=0-5000Pa
103D
103D=0±10000Pa
AL
4~20mA
輸出類型
VL
0~10V
VZ
0~5V
MOD
RS485
MVL
RS485、0~10V
MVZ
RS485、0~5V
M
Modbus RTU(僅限RS485輸出)
協議類型
B
BACnet MS/TP(僅限RS485輸出)
LFM108-101G - MVL - M
選型舉例
(G表示單
向，D表
示雙向
101表示
為10*10')

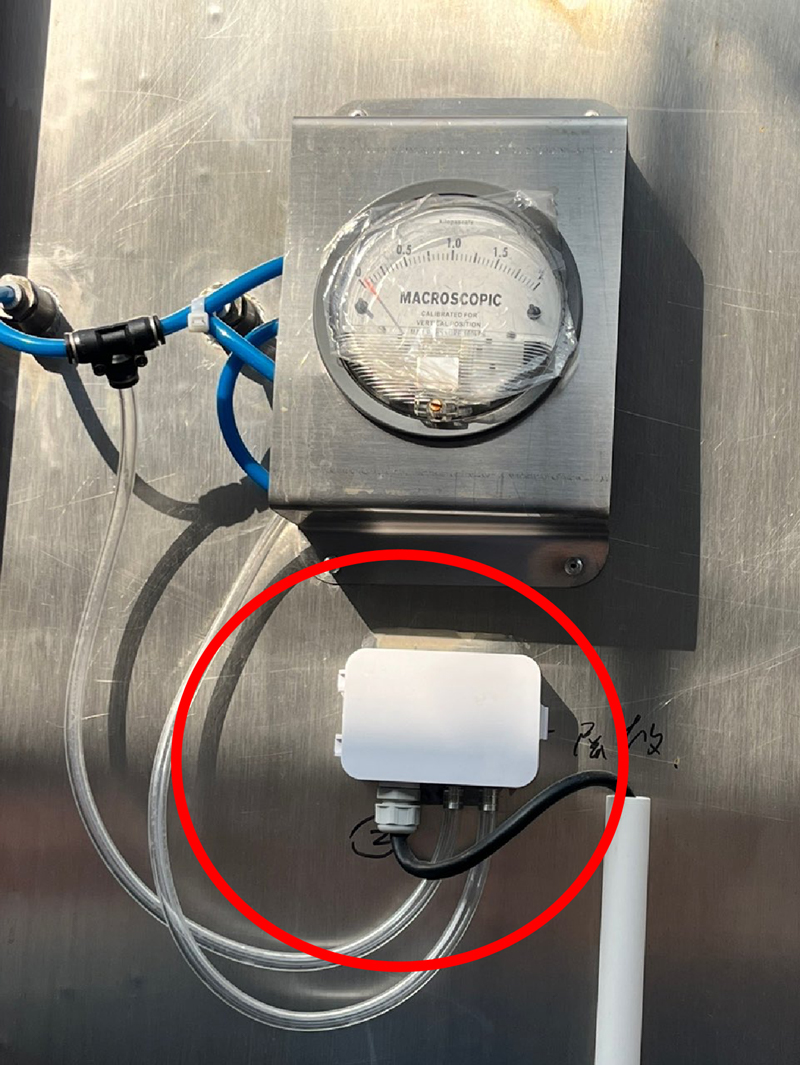

暖通空調應用案例
