概 述

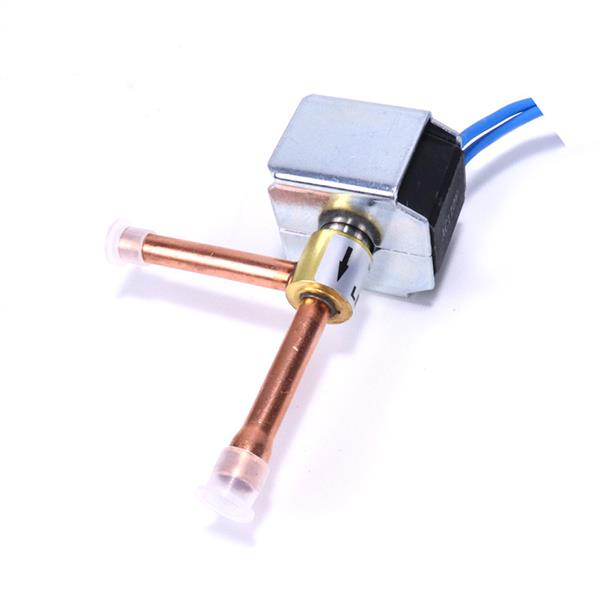

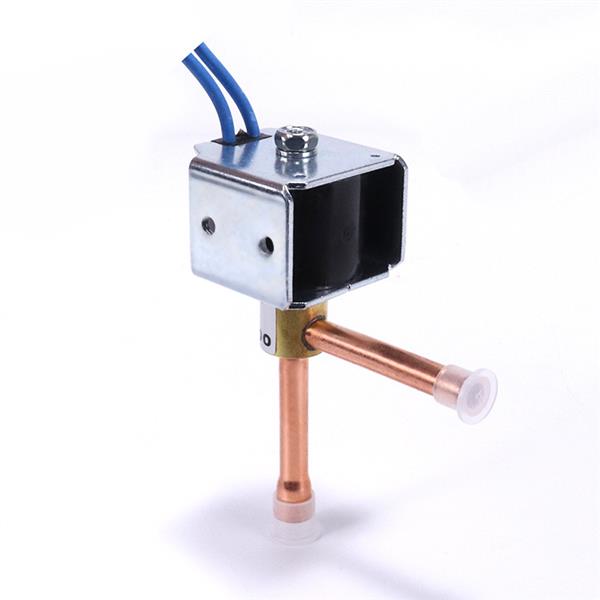

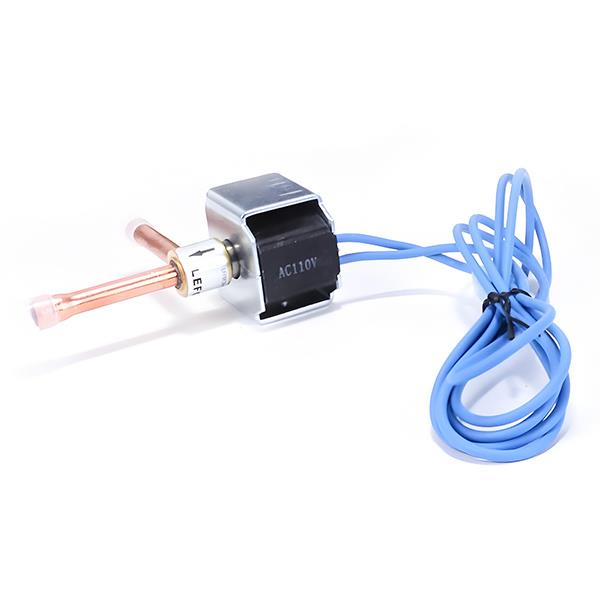

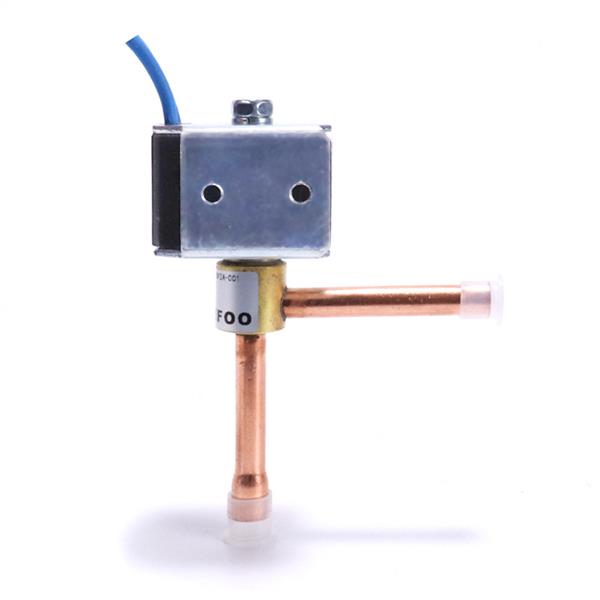

LFFDF系列電磁閥分為直動式和先導式，主要應用于中央空調機、熱泵、制冰機、冰淇淋機及冷凍冷藏制冷系統和加除濕器中使用，自動打開或關閉閥的內部通路。
技術參數
線圈電壓
AC220V、AC110V、AC24V、DC24V
電壓波動
85%~110%
頻率
50/60Hz
適用介質
R22、R134A、R407C、R410A以及清潔的水
最高工作壓力
a、R410A用為4.2MPa,b、R407C用為3.3MPa,c、R22用為3.0MPa,d、水用為1MPa
適用環境溫度
介質為制冷劑時-35℃~55℃,介質為水時5℃~45℃,相對濕度小于95%
介質允許溫度
介質為制冷劑時-30~120℃,介質為水時1℃~60℃
工作制
長期連續工作
絕緣等級
B級
選型說明
選型表
規格
型號
接管尺寸
動作形式
閥口通徑
最大開閥
內泄漏
線圈溫升
壽命(以上)
FDF0.5
-001
06.35*47
通電時打開
0.5mm
0.84MPa
<10ml/min
<75K
20萬次
FDF2A
-001
06.35*69
通電時打開
2mm
3.4MPa
<99ml/min
<75K
20萬次
-05
06.35*47
-05A
06.35*47
-06
06.35*62
-07
06.35*62
FDF3A
-001
06.35*47
通電時打開
3mm
2.8MPa
<99ml/min
<75K
20萬次
-001A
Q6.35*47
-01
06.35*72
FDF4A
-01
06.35*47
通電時打開
4mm
2.8MPa
<99ml/min
<75K
20萬次
-001A
06.35*47
FDF6A
-001
08*58
通電時打開
6mm
3.4MPa
<99ml/min
<75K
20萬次
-02
08*40
FDF7A
-001
08*58
通電時打開
7mm
3.4MPa
<100ml/min
<75K
20萬次
壓差
進出擴口
出口擴口
進口擴口出口縮口
出口縮口
出口擴口
出口擴口
